Kā uzstādīt ventilējamu fasādi renovētai daudzdzīvokļu mājai

Ronalds Liepiņš
Paroc Būvniecības Izstrādājumu attīstības vadītājs

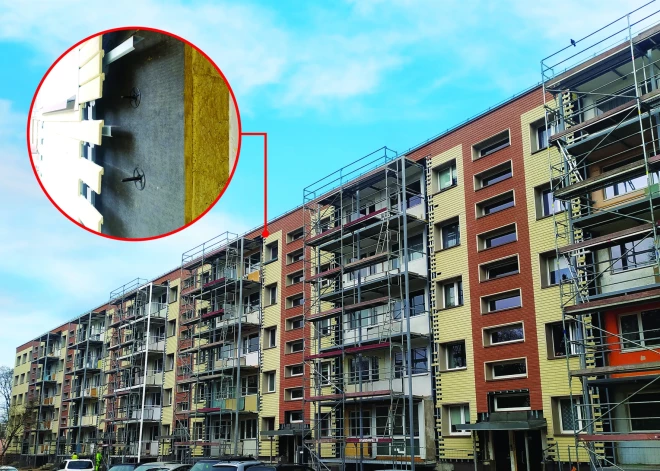

Ventilētas ārējās sienas ar labu siltumizolāciju

Viens no moderniem risinājumiem daudzdzīvokļu māju sienu atjaunošanai, ir tā sauktās piekarinātās ventilējamās sienas ar spraugu starp siltumizolāciju un apdares kārtu, kur veidojas āra gaisa kustība. Apakšpusē un augšā ir paredzētas atveres, lai vaidotos ieplūde un izplūde un šī gaisa kustībai būtu nepārtraukta. Šādām atverēm jābūt arī pašā sienas plaknē, pie logu un durvju ailēm, kā arī savienojumu vietās. Tādā veidā tiek novērsta mitruma uzkrāšanās ārējās sienas slāņu materiālos. Minimālais gaisa spraugas platums ir 25 mm, bet tas atkarīgs arī no ēkas augstuma.

Plašs apdares materiālu klāsts ventilējamām fasādēm ļauj izvēlēties krāsu, faktūru, paneļu veidu un izmēru, kā arī ļauj kombinēt vairākus apdares materiālus. Citiem vārdiem sakot, ēkas estētika piedāvā lieliskas iespējas. Taču zem fasādes apdares paliek pati svarīgākā ventilējamās sienas daļa - siltumizolācija un montāžas principi ar nesošajiem elementiem, kas ir pietiekami lielā skaitā. Tieši šo materiālu izvēle konkrētam projektam nosaka sienas energoefektivitāti.

Ventilējamās fasādes sistēmas

Patreiz Latvijas būvnormatīvi reglamentē tikai apmestas fasādes komplekso sistēmu  , kuru veido siltumizolācija kopā ar apmetumu ETICS (external thermal insulation composite system; ārējās siltumizolācijas kompleksā sistēma), pēc kuras iestrādes ārsienā sistēmas sertifikāta ETA (Europian Technical Approval) turētājam (parasti apmetuma ražotājs) ir nepieciešams apliecināt ar ETAG 004 atbilstības sertifikātu.

Ventilējamām fasādēm Latvijā tādu prasību pagaidām nav , bet nesošajiem elementiem un skrūvēm , kas tiek izmantotas stiprināšanai ir jānodrošina visas uzkarinātās fasādes nestpēju ar atbilstību konkrēto skrūvju vai stiprinājumu elementu ražotāja ETA sertifikātam.

Lietuvā jau no 2021.gada 1.janvāra visai ventilējamas fasādes sistēmai ir nepieciešams valsts nacionālais tehniskais novērtējums.Tas ir dokuments, kas aptver visas galvenās sistēmas daļas: atbalsta stiprinājumus , vadules, siltumizolāciju un fasādes apdari. Šis novērtējums ietver ugunsizturības pārbaudi visai sistēmai, siltuma caurlaidības koeficienta aprēķinus ar nepieciešamā siltumizolācijas biezuma noteikšanu, raksturojošās vienības un prasības sienu slāņu ierīkošanai. Šis ir labs orientieris – vadlīnijas galvenokārt projektētājiem, lai pareizi veiktu ventilējamas fasādes izstrādi.

Viena no ļoti svarīgām ventilējamo sienu daļām ir stiprinājumu sistēma. Atjaunoto ēku ventilējamās fasādes sistēmās visizplatītākais risinājums ir fasādes apdares sistēmas montāža uz L veida dažādiem kronšteiniem. Stiprinājumu risinājumi ventilējamās sienās ir īpaši svarīgi ne tikai tāpēc, ka stiprinājumu sistēmas elementiem ir jāiztur gan pašas fasādes , gan vēja slodzes, bet arī tāpēc, ka to veids un izmēri lielā mērā ietekmē siltumizolācijas biezumu un ēkas energoefektivitāti. Vēl nesen populārie alumīnija kronšteini tiek aizstāti ar nerūsējošā tērauda kronšteiniem. Augstas efektivitātes veiktspējas  kronšteinus ar kompozītmateriāla iestarpinājumu var izmantot arī tiem, kas meklē augstāku energoefektivitātes klasi.

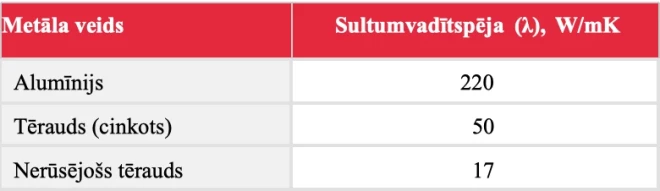

1.att . Pielietoto materiālu siltumvadītspēja

Alumīnijs ir 13 reizes vadošāks nekā nerūsējošais tērauds, tāpēc siltumizolācijas biezums ar alumīnija kronšteiniem ir vairāk jāpalielina, nekā izmantojot nerūsējošā tērauda nesošos elementus.

Zīmējums 1. Atbalsta siena (mūra, dz/b panelis), apdari nesošs kronšteins, siltumizolācija akmens vates plāksne (PAROC WAS35t)  vertikālais profils fasādes apdares stiprināšanai, ventilējama gaisa sprauga, fasādes apdares panelis.

Laba siltumizolācija

Siltumizolācijas plāksnes parasti tiek uzstādītas starp metāla profilu vadulēm , kuras turās pie L veida kronšteiniem vai arī atsevišķi stiprinot pie sienas ar mehāniskajiem stiprinājumiem. Fasādes nesošie kronšteini un vadules ir kā kopējs orientieris un parasti siltumizolācijas plākšņu izmērs atbilst to savstarpējam attālumam cc600 (600mm atstarpe starp to centriem) vai cc1200. Siltumizolāciju var veikt ar  divslāņu vai vienslāņa plākšņu metodi;

Divslāņu risinājumā vispirms tiek uzstādīts biezāks elastīgās jeb mīkstās siltumizolācijas slānis piemēram, PAROC Ultra vai PAROC Ultra plus pret nesošās siltināmās sienas virsmu, kas tur lieliski piekļaujas īpaši nelīdzenu virsmu gadījumos. Pēc tam  kā nosedzošais slānis tiek ierīkota plānāka vēja aizsardzības siltumizolācija ,piemēram, PAROC Cortex vai PAROC WAS35t – šuves starp pirmo un otro siltumizolācijas slāni pārklājas.

Viena slāņa risinājumā tiek montēts viens biezs puscietas akmens vates plāksnes slānis , kuram ir gan siltumizolācijas gan vēja aizsargizolācijas funkcija piemēram, PAROC WAS35t vai PAROC WAS35tb (melns pārklājums). Plāksnes tiek liktas pēc iespējas cieši gan savstarpēji, gan pie nesošajiem elementiem, gan citās šķērsojumu vietās, lai neveidojas platas spraugas.

Par cik PAROC WAS35t plākšņu šuvēm nav paredzēta līmlenta tās jācenšās likt cieši un kvalitatīvi vienu pie otras. Ja šuves starp PAROC WAS35t plāksnēm ir lielākas par 5mm tad šīs vietas ieteicams aizdrīvēt ar elastīgās akmens vates gabaliem. Vates plākšņu instalācijas darbu kvalitātei ir izšķiroša nozīme ēkas energoefektivitātes rādītāju sasniegšanai. Izmantojot PAROC Cortex plāksni jāatceras , ka šiem izstrādājumiem ir speciālas šuvju lentas ar ko tiek nodrošināts šuvju hermētiskums. Ar speciālām stūru blīvējuma lentēm tiek aplīmētas arī plākšņu šuves ēkas stūros un atverēs. Pārklājums var būt gan balts, gan melns. Tas ir īpaši efektīvs risinājums, kas ieteicams intensīvi vēdināmām sienu konstrukcijām.

Kāds izolācijas biezums nepieciešams renovētai mājai?

Kā jau teikts, siltumizolācijas biezums ir atkarīgs no ventilējamās fasādes stiprinājuma kronšteinu materiāla, to izmēriem un izvietojuma, kā arī no siltumizolācijas īpašībām. Pēc Paroc pasūtījuma LU fizikas, matemātikas un optometrijas fakultātē tika veikti siltumizolācijas biezuma aprēķini, lai saprastu ar kādiem siltumizolācijas biezumiem varētu sasniegt tādas siltuma caurlaidības U vērtības , kuras varētu pielietot  daudzdzīvokļu ēku renovācijā paredzot sasniedzamo energoefektivitātes klasi.

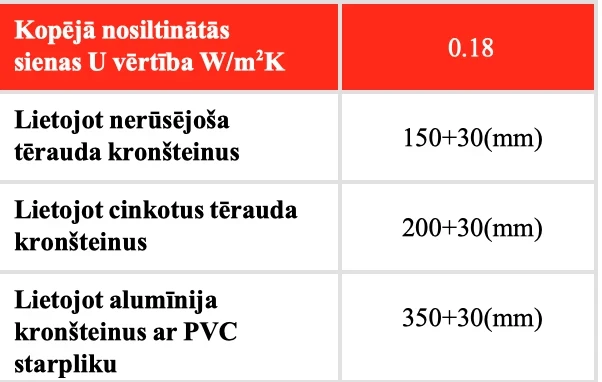

2. att. Orientējoši siltumizolācijas biezumi (mm)lietojot divus slāņus  PAROC Ultra + PAROC Cortex b 30 mm un sienu siltuma caurlaidības U vērtības (esošās renovējamās sienas U vērtība tiek pieņemta kā 0,96 W/m2K)

PAROC Cortex vēja aizsardzības plāksni var aizvietot ar PAROC WAS 25t vai PAROC WAS 35t, jo šo plākšņu deklarētie siltumvadītspējas parametri ir vienādi - 0,033 W / mK.

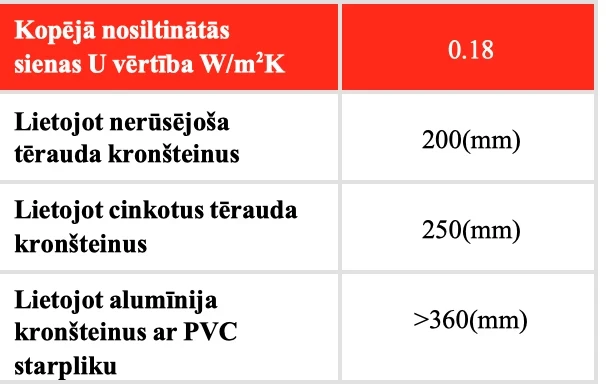

3. att. Ieteicamais siltumizolācijas biezums, lietojot vienu plāksnes slāni PAROC WAS 35t un sienu siltuma caurlaidības U vērtības (esošās renovējamās sienas U vērtība tiek pieņemta kā 0,96 W/m2K)

Katram projektam siltuma caurlaidības koeficients ir jārēķina atsevišķi paredzot siltumizolācijas biezumu , esošās sienas vērtību, nesošo elementu daudzumus un parametrus.
No uzrādītajām tabulām redzams, ka siltumizolācijas biezums palielinās gandrīz 2 reizes, ja sistēmas stiprināšanai izmanto alumīnija kronšteinus..

Tabulās norādītie dati ir uzrādīti veicot samērā precīzus aprēķinus saskaņā ar standartā ISO 10211 aprakstīto termisko tiltu modulēšanu, taču siltumizolācijas biezumi ir uzrādīti tuvināti pēc Paroc akmens vates izstrādājumu pieejamā klāsta.

Katram siltumizolācijas iespējamam risinājumam jāveic atsevišķs aprēķins.

Paroc ir izdevis jaunas atjaunotas rekomendācijas ventilējamu fasāžu izstrādē. Meklējiet tās https://www.paroc.lv/risinajumi/celtniecibas-siltumizolacija/ventilejamas-fasades

Veicot siltumizolācijas montāžu ir jāatceras, ka:

• siltumizolācijai jāpieguļ cieši sienas virsmai bez gaisa „kabatām“
• siltumizolācijas plākšņu kārtas ir jāliek ar nobīdi;
• uzstādot divus siltumizolācijas slāņus, otra slāņa plāksnei ir jāparsedz pirmā slāņa savienojumus;
• ja veidojas lielākas spraugas starp siltumizolācijas plāksnēm tās ir ir jānoblīvē un jāaizpilda ar elastīgās akmens vates gabaliem;
• uzstādot siltumizolāciju vai vēja aizsardzību ar PAROC Cortex plāksnēm, šuves, ēku stūri un atveres var blīvēt ar līmlentām.
